Крыши могут быть скатные и плоские. Плоские крыши обычно возводят на строениях, предназначенных для хозяйственных нужд, для дачного дома больше подходят скатные. Существует несколько их видов: односкатная (скат которой опирается на противоположные наружные стены разной высоты), двухскатная (скаты которой опираются на наружные стены одиднаковой высоты), шатровая (имеющая четыре ската в виде треугольников, вершины которых соединяются в одной точке), четырехскатная или вальмовая (образующаяся в результате соединения двух торцовых скатов в виде треугольников и двух скатов в виде трапеций), двухскатная, или полувальмовая (имеющая над торцовыми стенами срезанные вершины в виде треугольников).
Скатные крыши могут быть чердачными и бесчердачными. Чердачное помещение делают для размещения в не дымовых труб, для проветривания конструкии, а также для наблюдения за кровлей и стропилами.
Чердак возводят с таким расчетом, чтобы в нем свободно мог передвигаться один человек, поэтому делают его высотой не менее 1,5 м, но не более 2 м. Вместо чердака можно сделать мансарду.
Скатная крыша любого типа состоит из следующих элементов: обрешетка, настил, кровля, мауэрлат (балки, которые укладываются по периметру наружных стен для крепления стропил), стропила (рис. 53).
Рис. 53. Элементы крыши: 1 – обрешетка; 2 – настил; 3 – стропила; 4 – мауэрлат; 5 – кровля
Стропила
Стропила являются несущей частью крыши, они держат обрешетку и принимают на себя вес кровли. Они могут быть двух видов: висячие и наклонные (рис. 54).
Рис. 54. Виды стропил: а – наклонные стропила; б – висячие стропила. 1 – стропильная нога; 2 – ригель; 3– чердачные перекрытие
Если пролет между опорами не больше 6,5 м, то делают наклонные стропила. Если ширина пролета 11–12 м, то наклонные стропила можно делать, только установив для них дополнительную опору. В брусчатых или рубленых строенниях ноги стропил должны опираться на верхние венцы, в каменных – на мауэрлат, а в каркасных – на верхнюю обвязку (рис. 55).

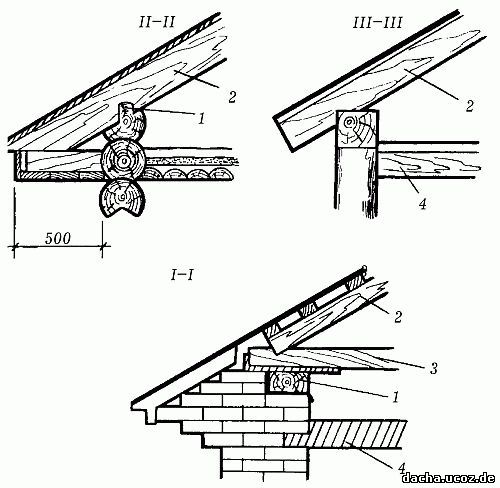

Рис. 55. Опора стропил: 1 – мауэрлат; 2 – нога стропила; 3 – затяжка; 4 – чердачное перекрытие (размеры даы в мм)
Мауэрлат деолжен быть толщиной 14–16 см. Он может быть как цельным, так и сборным.
Второй вид строил – висячие – можно возводить при широких пролетах (11–12 м) без установки дополнительной опоры. Самые простые висячие стропила делают из стропильных ног и затяжки.
Стропильные ноги при недостаточном их сечении могут прогибаться. Чтобы избежать этого, между ними устанавливают решетку из подкосов, стойки и ригеля. Стойку, как и раскосы, изготавливают из досок, имеющих сечение 2,5 x 15 см.
Для сооружения висячих стропильных ферм (конструкции из верхнего и нижнего поясов и находящейся между ними решетки из раскосов и стоек) берут любой древесный материал (доски, брусья, бревна). Элементы фермэы соединяют с помощью нагелей, болтов, врубки или гвоздей. Толщину материалов для ферм выбирают в зависимости от длины стропильной ноги, промежутка между стропилами, веса кровли и т. д.
Соединять стропила можно разными способами (рис. 56). Стропильную ногу врубают в затяжку шипом и зубом на расстоянии 25–30 см от конца затяжки, чтобы ее крайняя верхняя часть не скололась. Опорную площадь стропильной ноги можно увеличить, если врубить ее в затяжку двойным зубом. При этом длина первого зубоа должна быть равна 1/5 толщины затяжки, а длина второго – 1/3. На стропиле для первого зуба делают так называемую проушину, а на затяжке – шип и упор. Для второго зуба на затяжке делают упор. При врубке стропила в конец затяжки зуб отодвгают как можно дальше.

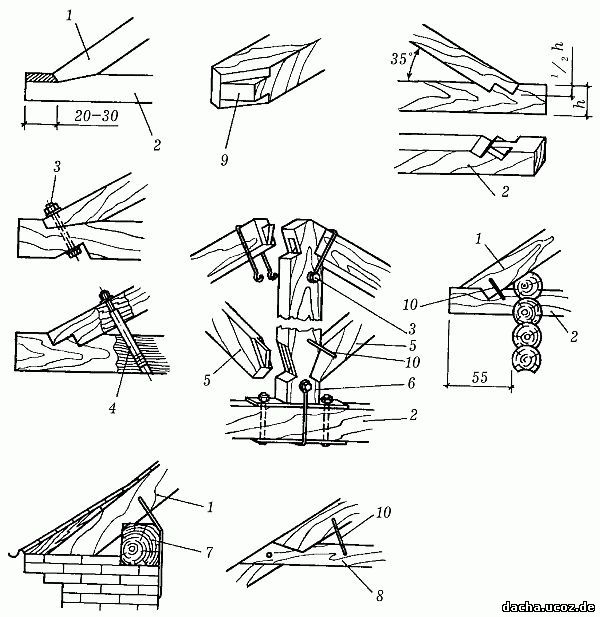

Рис. 56. Виды соединения стропил: 1 – стропильная нога; 2 – затяжка; 3 – соединение с помощью болта; 4 – соединение с помощью хомута; 5 – подкос; 6 – бабка; 7 – мауэрлат; 8 – ригель; 9 – шип; 10 – скоба (размеры даны в мм)
Чтобы строильные ноги были более прочными, их прикрепляют к затяжке с помощью болтов или хомутов. В бабке делают гнездо, а в подкосе – шип. Скрепляя подкосы с бабкой, шип вставляют в гнездо. В стропильные ноги ригель врубают сковороднем вполдерева и скрепляют с помощью нагеля и болтам. Чтобы крепление сделать более прочным, дополнительно можно использовать скобу. Подкосы и бабки скрепляют врубкой, а затем хомутами и скобами. Затяжку, состоящую из нескольких частей, соедеиняют с зубом, используя накладки из металла и болты. Бабку с затяжкой соединяют с помощью хомута.
Крыши дома должны иметь свес. Он делается для того, чтобы защитить стены от атмосферных осадков. Для этого стропильные ноги или затяжки выдвигают за границы стен. Если стены дома изготовлены из дерева, то длина свеса должна быть не менее 55 см.
Ноги стропил можно врубать не только в потолочные балки и затяжки, но и в бревна сруба. Для этого в бревне проделывают шип или гнездо. В том случае, если стены дома выложены из кирпича, то укладывают мауэрлат, на который и будут опираться стропильные ноги. Мауэрлат кладут на 10–15 см выше верхней части чердачного перекрытия и закрывауют слоем толя. Стропильные ноги соединяют со стеной так называемыми скрутками, изготовленными из проволоки. Нижний конец скрутки прикрепляют к костылю, впредварительно забитому в шов между кирпичами на 30 см ниже верхней границы стены. В рубленом доме концы стропильных ног крепят ко второму от верха венцу сруба c помощью скоб.
Обрешетка
Прежде чем делать обрешетку, укладывают настил, а к фронтонным свесам прибивают строганые доски.
Обрешетку можно делать из теса, досок или брусков. Материал для обрешетки выбирают в зависимости от того, какой кровлей будет покрыта крыша. Обрешетку соединяют с несущей конструкцией, а стыки деталей обрешетки делают на стропильной ноге вразбежку. Первую от карниза деталь обрешетки крепят выше других на толщину кровли (примерно на 1–3,5 см).
Кровля
Кровля является важным элементом дома. Она защищает его от атмосферных осадков, тем самым продлевая срок его эксплуатации. Поэтому кровля должна быть водонепроницаемой, что от качества материалов, из которых она изготовлена, а также от способа их укладки. Кроме этого, кровля должна быть долговечной, легкодоступной для ремонта, и также обладать огнестойкостью.
Самой долговечной (60 лет) и огнестойкой считается кровля из черепицы, которая бывает нескольких видов: плоская, пазовая, ленточная и т. д.
Второй по сроку службы (30 лет) является кровля из кровельной стали, но в отличие от черепичной она полуогнестойкая.
Кровля из асбестоцемента также огнестойкая, но срок ее эксплуатации составляет не болоее 20 лет.
Самой непрочной является кровля из рулонного материала. Она не обладает огнестойкостью и служит всего 11–12 лет.
Кровли делаются под определенным уклоном, который зависит от используемых материалов и веса 1 м2 кровли вместе с обрешеткой.
Кровли из листовой стали
Для этого вида кровли используют листовую оцинкованную сталь. Лист должен быть длиной 142 см, шириной 71 см, толщиной от 0,41 до 0,76 мм, а весом до 6 кг. Кровлю из листовой стали делают под уклоном 16–22°.
Листы кладут только на обрешетку из брусьев сечением 5 x 5 см, уложенных через каждые 27 см. По настилу такие листы укладывать нельзя, потому что нижняя их часть будет плохо проветриваться, что может вызвать коррозию металла. Под разжелобздки и карнизы по коньку прибивают доски толщиной от 3 до 4 см.
Чтобы покрыть крышу листовой сталью, сначала изготавливают из листов картины. Для этого кромки стоячих фальцев загибают вдоль листа под прямым углом (левый – на 2, правый – на 3,5 см), но так, чтобъ от них до лежачих фальцев оставалось расстояние, равное 10 см. Лежачие фальцы загибают по всей ширине листа: на первом верхнем на 1 см, на нижнем втором на 0,5 см. Перед укладкой 3 картины для удобства покрытия скрепляют между собой лежачими фальцами (рис. 57).
Рис. 57. Кровля из стальных оцинкованных листов: 1 – стоячий фаляц; 2 – лежачий фальц; 3 – обрешетка; 4 – картины; 5 – кляммеры
Кровлю, состоящую из 3 картин, кладут слева направоь вертикальныкми полосами от конька к свесу. При кладке первого ряда картин делают напуск 2,5–3 см за обрешетку и 10 см —по карнизному. Картины скрепляют с обрешеткой кляммерами (стальными полосками шириной 2–2,5, длиной 12–13 см). Для этого кляммеры отгибают на 2–2,5 см и прибивают гвоздями к обрешетке с правой стороны картины. Через 6 см кляммеры загибают по стоячему фальцу.
После этого под соединенные между собой лежачие фальцы кладут стальной лист толщиной 0,5–0,6, длиной 80–90, шириной 6 см и ударяют по ним молотком, чтобы они сплющились. При сплющивании фальцы должны идти строго горизонтально.
Когда первый ряд картин будет готов, укладывают второй, но так, чтобы край с большим стоячим фальцем первого ряда примыкал к краю с малым стоячим фальцем второго ряда. При этом лежачие фальцы смещают относительно друг друга на 2 см. Стоячие фальцы двух рядов прижимают один к другому, большой фальц загибают по малому c помощью двух молотков в тнаправлении от конька к свесу. В результате должен получиться гребень высотой 2–2,5 см. Все гребни должны быть одной высоты. С правой стороны устанавливают кляммеры, а затем укладывают еще одну полосу картин и т. д. Когда все полосы будут уложены, на верхних листах делают стоячий фальц следующим образом: обрезают листы по коньку с одной стороны больше, с другой меньше, затем большой фальц загибают по малому и уплотняют.
Кровли из черепицы
Это самый долговечный и огнестойкий вид кровли. Ее вес может быть от 50 до 60 кг/м2, поэтому обрешетку и стропила делают из прочного древесного материала. При возведении кровли из ленточной и пазовой черепицы делают уклон 35–45°, из желобчатой черепицы – 12–18°.
Пазовую штампованную черепицлу кладут в один слой в направлении сверху вниз с напуском по длине и ширине на ширину паза (фальца). Крепят ее с помощью проволоки, проходящей через ушко черепицы, к заранее вбитому в обрешетку гвоздю. Пазовую ленточную черепицу кладут так же, как и пазовую штампованную, делая напуск по ширине на ширину паза (фальца), по длине – 8 см. Плоскую ленточную черепицу настилают справа налево. Кладут ее в один или два слоя, придавая ей вид чешуи.
Какой бы ни был у крыши уклон, каждую планку черепицы, уложенную вдоль фронтонных свесов, прикрепляют к обрешетке. В последующих рядах (если крыша не слишком крутая) прикрепляют только каждую вторую черепицу. Плоскую ленточную черепицу крепят к обрешетке с помощью гвоздей или клайяммеров.
Черепицу настилют таким образом, чтобы нижние ряды перекрывались вышележащими. С внутренней стороны межчерепичные швы заполняют раствором из цемента, извести и волокнистых материалов.
Чтобы покрыть конек, берут только специальную коньковую черепицу. Кладут ее на цементно-известкоый раствор с напуском (5–6 см) на ряд чеепицы, непосредственно прилегающей к коньку.
Кровля из волнистых асбестоцементных листов
Кровля из асбестоцементных листов (шифера) хороша тем, что не требает особого ухода, ее легко ремонтировать и не нужнко красить. Крышу, предназначенную под этот вид кровли, делают под уклоном 22–45°.
Асбестоцементные листы крепят к обрешетке с помощью шурупов или гвоздей. Для этого в листах дрелью просверливают по 3–4 отверстивя. Диаметр каждого отверстия делают больше диаметра гвоздя (шурупа) на 2 мм.
Перед тем как класть листы шифера, изготавливают карниз. Для этого доски-кобылки приколачивают к нижней части стропил. Кобылки должны быть одной длины и одного наклона. Затем карниз покрывают ровными и гладкими досками.
Асбестоцементные листы укладывают горизонтальными рядами в направлении снизу вверх так, чтобы кромки одного закрывали кромку другого на одну волну, а кромки листов второго ряда перекрывали кромки листов первого ряда примерно на 10–15 см. Листы шифера прибивают к обрешетке через просверленные отверстия гвоздями или шурупами, на которых есть резиновые прокладки. После того как все листы будут уложены, приступают к покрытию конька. Прибивают к нему брусок сечением 10 x 6 см, имеющий закругленную верхнюю грань. Закрывают брусок полосой толя или рубероида и укладываюб на него специальные коньковые элементы. Первый коньковый элемент располагают широким раструбом в стошрону фронтона. Делают для гувоздей по два отверстия на плоском отвороте и выпуклой части. В первом случае отверстия выполняют так, чтобы они шли через гребни волн листов. Чтобы кровля стала водонепроницаемой, все щели в ней замазывают цементным раствором, смешанным с паклей. Все щели в кровле, чтобы эона стала водонепроницаемой, замаывают цементным раствором, смешанным с паклей.
Кровли из рулонного материала
Покрывать крышу можно толем, рубероидом или пергамином. Эти материалы укладывают как на деревянную, так и на бетонную и шлакобетонную поверхноти. Уклон крыши делают от 10 до 30°.
Чтобы такая кровля служила не менее 10 лет, для ее укладки следует использовать мастику только хорошего качества, а обрешетку под нее делать по всем правилам.
Лучше всего стелить кровлю в сухую и теплую погоду, потому что мастика может плохо лечь на влажное основание. Делают обрешетку из плотно сбитых досок, затем очищают ее от пыли и других загрязнений. Рулонный материал, разрезанный на полотна необходимой длины, укладывают вдоль ската. Прежде чем наклеивать полотна, нижнюю их часть хорошо очищают от посыпки по всей поверхности, а верхнюю (лицевую) – только на ширину наклейки. Такие посыпки, как слюда и песок, снимают с помощью деревяного шпателя или щетки с жесткой щетиной. Затем на полотно наносят мастику (на 1 м2 – 2 кг мастики). Для наклеивания рулонного материала следует использовать только те мастики, которые рекомендованы. Полотно, смазанное мастикой, кладут на обрешетку и разглаживают. Новый слой материала приклеивают таким образом, чтобы его края перекрывали края предыдущего примерно на 8–10 см. Во избежание появления пузырей все полотно хорошо приглаживают, края полотен тщательно смазывают мастикой и придавливают к обрешетке. После этого берут бруски треугольной или квадратной формы, сечением 5 x 5 см, и с помощью гвоздей прибивают их поверх рулонного материала. Если ширина толя или рубероида составляет 120 см, то расстояние между брусками делают не больше 110 см. Затем нарезают полотна и располагают между брусками, подвернув их края таким образом, чтобы они легли на бруски. Хорошо разравнивают полотно и через каждые 50 см прибивауют его к брускам толевыми гвоздями. Швы между полосами закрывают неширокими полосками материала, сложенными в два слоя, и также прибивают их толевыми гвоздями через каждые 6 см.
Кровлю на спусках подворачивают на 10 см под обрешетку и закрепляют с помощью толевых гвоздей. На ребрах и коньке толь или рубероид забиают на 15 см и покрывают досками.
|
